詳細情報 |
|||
| モデル: | FG-UF-20 | システム名目容量: | 20 TPH (5,280 GPD) |
|---|---|---|---|
| 膜タイプ: | PVDF 中空糸、アウトサイドイン構成 | 毛穴の名目サイズ: | 0.02 μm |
| 使用圧力: | 0.1～0.3MPa（1～3bar） | 動作温度: | 5～45℃（65℃までカスタマイズ可能） |
| SDIは出力した: | ≤3 (通常は 2.0 ～ 2.5) | 濁り除去: | >99.5% (最大 50 NTU までのフィードからの出力 <0.1 NTU) |
製品の説明

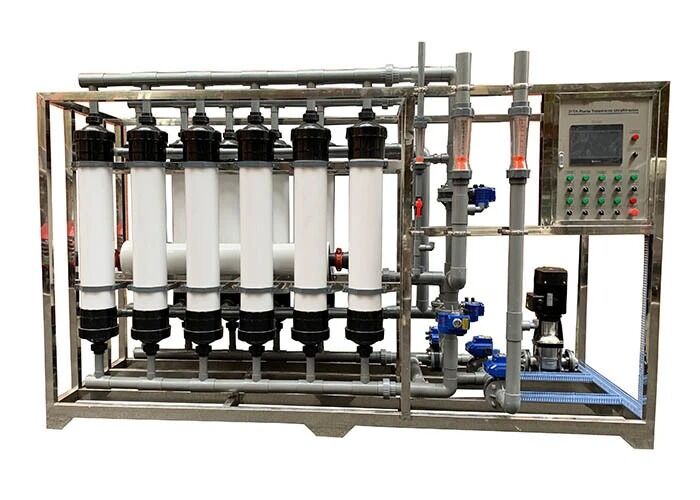

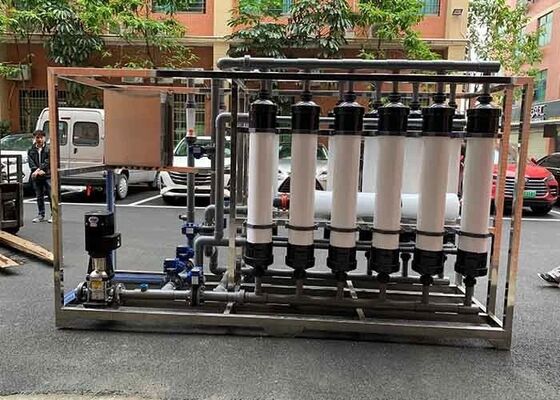

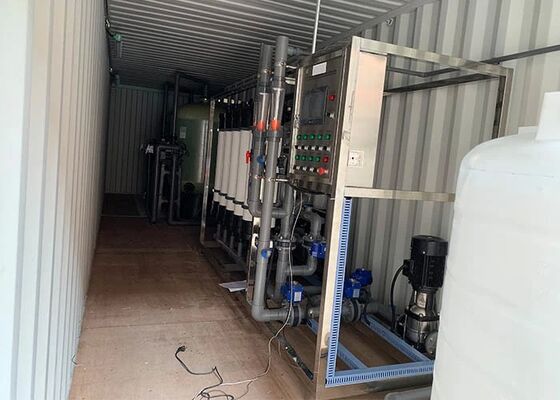

20 TPH 限外ろ過システムはコンパクトで、中規模の産業用途に最適です
20 TPH 容量 | コンパクト設計 | 中規模産業用途に最適
製品概要
このFG-UF-20は、中規模の産業用途向けに特別に設計された、コンパクトで高効率の限外ろ過システムです。20 TPH (5,280 GPD) の容量を持つこのスキッドマウントシステムは、設置面積を最小限に抑えながら、優れた水質を提供し、スペースに制約のある施設に最適です。
0.02μm の公称細孔径を持つ PVDF 中空糸膜を採用し、浮遊固形物、バクテリア、ウイルス、コロイドを確実に除去し、下流のプロセスまたは直接使用のために一貫して高品質な水を提供します。
技術仕様
| パラメータ | 仕様 |
|---|---|
| モデルコード | FG-UF-20 |
| 公称容量 | 20 TPH (5,280 GPD) |
| UF 膜タイプ | PVDF 中空糸、外側から内側への構成 |
| 膜面積 | 280 m² (標準構成) |
| 公称細孔径 | 0.02 μm |
| 動作圧力 | 0.1 - 0.3 MPa (1 - 3 bar) |
| 動作温度 | 5 - 40°C (45°C までの拡張範囲オプション) |
| SDI 出力 | ≤3 (通常 2.0-2.5) |
| 濁度除去 | >99.5% (出力<0.1 NTU (供給水最大 50 NTU から)) |
| バクテリア対数減少 | >6 LRV (99.9999% 除去) |
| システム回収率 | 92 - 95% |
| 制御システム | 7 インチ HMI タッチスクリーン付き PLC、自動逆洗、CIP システム |
| 逆洗頻度 | 30～60 分 (調整可能) |
| 電源 | 380V/3 相/50Hz (220V/60Hz オプション) |
| 消費電力 | 3.5 - 4.5 kW (供給条件による) |
| 寸法 (L×W×H) | 2000 × 1200 × 1800 mm |
| 設置面積 | 2.4 m² (わずか 25.8 ft²) |
| スキッド材質 | 304 ステンレス鋼 (腐食性環境向けに 316L オプション) |
| 重量 (乾燥) | 約 850 kg |
| 納期 | 標準: 30～35 日、速達: 20 日 (注文確認による) |
| 保証 | 膜 3 年、システムコンポーネント 2 年 |
標準機能
- 完全なスキッドマウント設計、組み立て済み、工場試験済み
- エアスクーリングオプション付き自動逆洗
- 化学強化逆洗 (CEB) 機能
- 統合されたクリーンインプレース (CIP) システム
- すべての重要なポイントでの圧力計と流量計
- 低圧保護と自動シャットダウン
- プラント SCADA との統合のための Modbus 通信プロトコル
- ステンレス鋼保護カバー (オプション)
- ローカルおよびリモート操作モード
- 1 年間の運転パラメータのデータロギング
アプリケーションシナリオ
FG-UF-20 は、スペース効率、信頼性、費用対効果が最重要となる中規模の産業および商業用途向けに特別に設計されています:
食品および飲料加工
飲料製造、材料混合、および洗浄作業に高品質のプロセス水を提供します。製品の品質と保存期間に影響を与える可能性のある微生物や粒子を除去します。
代表的な用途:
- ボトル入り飲料水および飲料プラント
- 乳製品加工施設
- 食品材料製造
- 醸造所およびワイナリー
地域水処理ステーション
独立した水処理を必要とする小規模コミュニティ、工業団地、または遠隔施設に最適です。コンパクトな設計により、500～2,000 人の人口に対応しながら、限られたスペースへの設置が可能です。
代表的な用途:
- 小規模コミュニティの給水
- 工業団地の中央水処理
- 建設現場の仮設給水
- 島および遠隔地水システム
ホスピタリティおよび観光施設
ゲストの使用に安全で高品質な水を確保し、化学処理の要件を最小限に抑えます。静かな運転とコンパクトな設置面積により、ゲストエリアの近くへの設置に適しています。
代表的な用途:
- リゾートホテル (特に遠隔地)
- 観光地の給水
- スパおよびウェルネスセンター
- ゴルフコースの灌漑およびクラブハウスの給水
代表的な性能データ
供給水条件: 濁度 5～30 NTU、SDI 4～6 の表流水
製品水質: 濁度<0.1 NTU、SDI99.999%
化学薬品消費量: CEB 用 NaClO: 5～10 mg/L、CIP 用クエン酸: 0.1～0.3%
FG-UF-20 を選ぶ理由
FG-UF-20 は、ドイツのエンジニアリング原理と中国の製造効率を組み合わせ、中規模の水処理用途に優れた価値を提供します:
