詳細情報 |
|||
| 浸透流量: | 500 m3/日 (20.8 m3/h、132,000 GPD) | 名目回収率: | 75% 標準 / 80% 再循環あり |
|---|---|---|---|
| エネルギー消費量: | < 1.5 kWh/m3 (ERD あり) / 2.8 kWh/m3 (ERD なし) | 給水 TDS 範囲: | 500～5,000ppm |
| 使用圧力範囲: | 12〜18バール | エネルギー回収効率: | ≧ 96% (PX圧力交換器タイプ) |
| ハイライト: | エネルギー回収 コンテナ化BWRO 高効率のコンテナROシステム 低エネルギーERD脱塩装置,High Efficiency Container RO System,Low Energy ERD Desalination Plant |
||
製品の説明

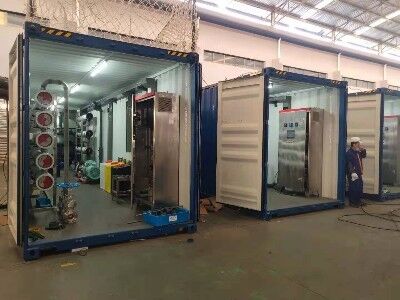

高性能エネルギー回収コンテナー化汽水 RO システム 500m3/日 40ft ISO ERD 低エネルギー

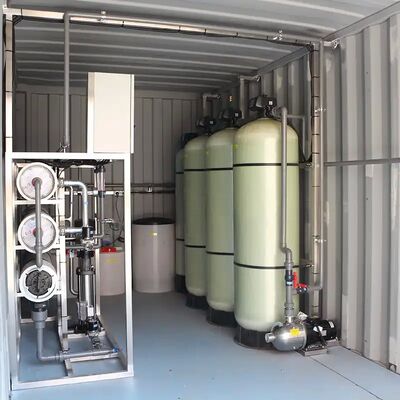

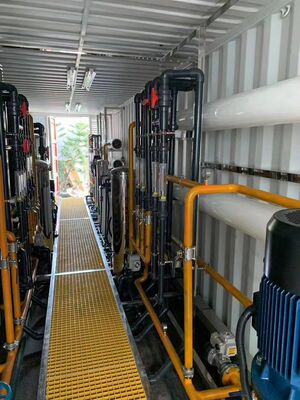

FRO-CERD-500 コンテナ型汽水逆浸透システムは、エネルギー効率の高い移動式水処理におけるパラダイムシフトを表します。標準的な 40 フィートのハイ キューブ ISO コンテナ内に収容されたこの完全に統合された 500 m3/日 (132,000 GPD) の淡水化プラントには、比エネルギー消費量を 1.5 kWh/m3 未満に削減する高度なエネルギー回収装置 (ERD) 技術が組み込まれており、世界市場で入手可能な最も電気効率の高いコンテナ化 BWRO システムの 1 つに位置付けられます。マルチメディアろ過、活性炭脱塩素処理、スケール防止剤注入、5 ミクロンカートリッジろ過、エネルギー回収機能を備えた 1 段階 RO、CIP システム、および処理後の化学薬品注入を含む完全な処理トレインは、事前に組み立てられ、工場でテストされているため、常設、一時的、または緊急の給水展開に対して現場での納品から 48 時間以内に試運転が可能です。
主な特長
- 高度なエネルギー回収の統合:PX 圧力交換器アレイまたはターボチャージャー ERD ユニットを装備しており、濃縮水流の水圧エネルギーの最大 98% を捕捉して膜供給に戻し、高圧ポンプの負荷を 40 ～ 50% 削減し、生成される透過水 1 立方メートルあたり 1.5 kWh 未満のベンチマーク比エネルギー消費量を実現します。
- 48 個のプレミアム低エネルギー RO 膜:DOW Filmtec BW30-8040 または Hydranautics ESPA2-LD エレメントを使用した最適化されたマルチステージ アレイで構成され、有効膜面積合計 1,958 m² となり、公称 99.2% 以上の塩除去率を達成します。
- グルンドフォス BM シリーズ VFD ポンプ システム:統合された可変周波数ドライブを備えた高圧多段遠心ポンプは、正確な流量制御、ソフトスタート機能、および自動圧力最適化を提供します。
- デュアルゾーン気候制御:温度と湿度の自動調整機能を備えた 24,000 BTU の産業用 HVAC システムは、-15 °C から +55 °C までの外部周囲条件にわたって最適なコンテナ内部環境を維持します。
- リモート SCADA を備えた PLC:S7-1200 コントローラと 10 インチ HMI および産業用 4G ルータを組み合わせると、ローカル オペレータ インターフェイスと安全な VPN ベースのリモート アクセスが提供され、世界中の監視が可能になります。
- 総合的な安全インフラ:緊急停止ボタン、可燃性ガス検知器、消火器、緊急洗眼ステーション、滑り止め床、化学物質封じ込めエリア。
- 統合された CIP システム:化学物質注入ポンプと自動シーケンス制御を備えた専用の定置洗浄回路により、分解せずに膜を洗浄でき、低 pH と高 pH の両方の洗浄プロトコルをサポートします。
技術仕様
| パラメータ | 仕様 |
|---|---|
| モデル | FRO-CERD-500 |
| 透過流量 | 500 m3/日 (20.8 m3/h、132,000 GPD) |
| 名目回収率 | 75% 標準 / 80% 再循環あり |
| エネルギー消費量 | < 1.5 kWh/m3 (ERD あり) / 2.8 kWh/m3 (ERD なし) |
| 給水 TDS 範囲 | 500～5,000ppm |
| 公称減塩率 | ≥ 99.2% |
| メンブレンアレイ | 48 * 8040 エレメント (DOW BW30 / Hydranautics ESPA2-LD) |
| 使用圧力範囲 | 12〜18バール |
| エネルギー回収効率 | ≧ 96% (PX圧力交換器タイプ) |
| コンテナの種類 | 40 フィート ハイ キューブ ISO、CSC 認定 |
| 容器内寸 | 12,032×2,352×2,698mm |
| 動作重量 | 約18,500kg |
| 電力要件 | 380~480V、3PH、50/60Hz;公称 110 kW / ERD モード 75 kW |
| 周囲温度範囲 | -15°C ～ +55°C (標準) / オプションの北極キット: -40°C ～ +50°C |
| 給水温度 | 5～40℃ |
| 化学薬品投与システム | スケール防止剤、NaHSO₃ (脱塩素処理)、NaOH (pH 調整)、NaOCl (後塩素処理) |
| 治療前の段階 | マルチメディアフィルター + 活性炭フィルター + スケール防止剤 + 5μm カートリッジフィルター |
アプリケーション
FRO-CERD-500 は、エネルギーコストが総水製造コストのかなりの部分を占めるアプリケーション向けに設計されています。主な導入シナリオには、人口 20,000 人までの町や都市の自治体の飲料水の生産、ディーゼル発電の電力コストによりエネルギー効率が重要になる鉱山キャンプの飲料水の供給、食品および飲料の製造施設向けの工業用プロセス水の生産、乾燥した沿岸地域での農業用水の淡水化、および迅速な導入と低い運用コストが同様に不可欠である緊急干ばつ救援活動が含まれます。 ERD テクノロジーにより、このシステムは、電気料金が 0.10 ドル/kWh を超える地域や、ERD 投資の回収期間が通常 18 か月未満である継続的に稼働する施設にとって、特に経済的に魅力的なものになります。
梱包と品質保証
各 FRO-CERD-500 システムは、合成かん水を使用した 72 時間の連続湿式運転、完全な計装校正、複数の回収率設定値での ERD 性能検証、PLC ロジック シーケンス検証、CSC 認証要件に基づくコンテナ構造完全性検査など、包括的な工場受け入れテスト プロトコルを受けています。コンテナはそれ自体の輸送パッケージであるため、追加の木枠の必要性がなくなり、物流の複雑さが軽減されます。文書の成果物には、CSC 安全承認プレート、電気単線図、P&ID 図面、機器 O&M マニュアル、推奨在庫レベルを記載したスペアパーツ リスト、および事前入力された試運転チェックリストが含まれます。
