詳細情報 |
|||
| 総透過水流量: | 1,000 m3/日 (41.7 m3/h、264,000 GPD) | モジュールごとのフロー: | 500 m3/日 (20.8 m3/h、132,000 GPD) |
|---|---|---|---|
| 回収率: | 標準 75% / 最大 80% | 飼料水 Tds: | ≤ 3,500ppm |
| 塩 を 拒絶 する: | ≥ 99.0% | 使用圧力: | 10~16 bar (モジュールあたり) |
| ハイライト: | デュアルモジュールコンテナ化RO、スケーラブルなBWROコンテナシステム、1000m3日モジュール式給水プラント,Scalable BWRO Container System,1000m3 Day Modular Water Plant |
||
製品の説明

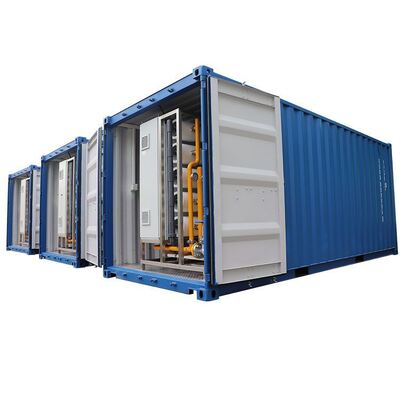

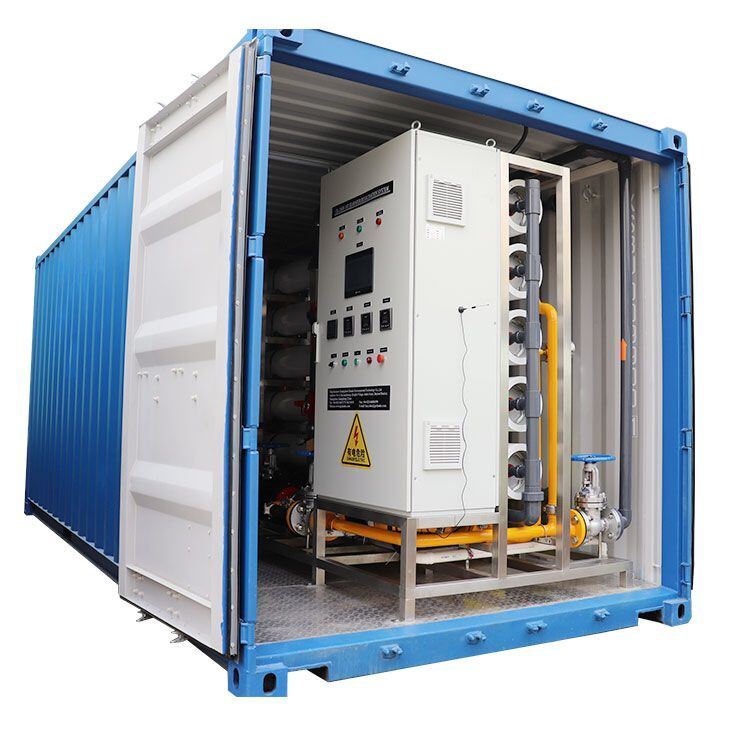

FRO-CDual-1000は,スケーラブルな水処理アーキテクチャにおける画期的な成果であり,1000m3/日 (264,高品質のコンテナは,相互接続された2つの40フィートISOコンテナモジュールを通過し,並列配置で動作します.この2つのモジュールの設計は,固有のN+1冗長性を提供することで,大容量コンテナ水処理を根本的に再構築します.水の生産を中断することなく,メンテナンスのために個々のモジュールを隔離できるようにする.単一の大規模発電所の資本密度なしで,増強的な生産能力を拡大するための明確な道を提供します.
- N+1 双子モジュールの冗長性:2つの同一の 500 m3/日コンテナ化RO列車は,共通のフィードマニホールドと浸透性収集ヘッダを通じて並行して動作します.メンテナンスや予期せぬ停止中に水の連続生産を確保する.
- 分散型PLCで中央化されたSCADA:各モジュールは,独自のS7-1200PLCを搭載し,中央主SCADAコントローラが搭載され,15インチHMIワークステーションを通じて操作者のインターフェースを統一しています.

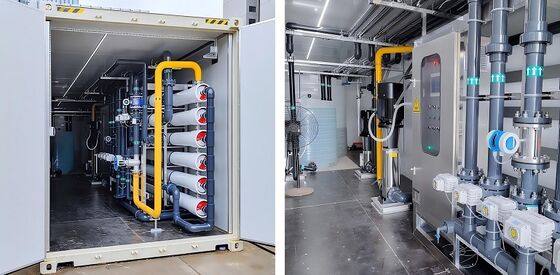

- 42 モジュール1つのプレミアム膜:各500m3/dayモジュールは,最適化された3段階配列で構成された42つのDOWフィルムテックBW30-8040膜要素を組み込み,99%を超える例外的な塩拒絶性能を提供します.
- 独立モジュール隔離バルブ:専用自動バタフライバルがSCADAインターフェースを通じて 30秒以内に単一のモジュールを完全に液圧的に分離することができます.
- グランドフォス CRN VFD パンプ:この2つのモジュールは,専用変速周波数駆動装置を備えた独立したGrindfos CRNシリーズ SS316L垂直多段階ポンプで装備されています.
- 同期化学用投与システム:効率的な再供給物流のために中央化工貯蔵装置を備えた独立性のある抗スカラント,ナトリウムビスルフィート,ナトリウムヒドロキシード用ドーシングポンプ
- 拡張可能な拡張アーキテクチャ:前もって構成され,最大2つの追加の500 m3/日モジュールを収容し,将来の拡張を2,000 m3/日総容量に可能とする.
| パラメータ | 仕様 |
|---|---|
| モデル | FRO-CDual-1000 |
| 総浸透流量 (両方のモジュール) | 1日当たり41.7m3/h 264,000 GPD) |
| モジュール毎の浸透流量 | 500 m3/日 (20,8 m3/h,132,000 GPD) |
| 復元率 (モジュールごとに) | 75% 標準/80% 最大 |
| 飼料用水のTDS | ≤3,500ppm |
| 名目 の 塩 の 拒絶 | ≥99.0% |
| 毛膜総数 | 84 * DOW BW30-8040 (モジュールごとに42) |
| 動作圧 | 10~16bar (モジュールあたり) |
| モジュールあたりの電源 | 95 kW (380V/50Hz) |
| 設置電源総量 | 190 kW (100%の負荷,両方のモジュール) |
| モジュールごとにコンテナ | 40フィート高立方体 ISO,CSC認定 |
| モジュールの稼働重量 | 約1万6000kg |
| 相互接続パイプ | DN150 SS304 飼料/浸透物/濃縮物 共通ヘッダ |
| モジュール隔離バルブ | DN150 パネウマティックバタフライ 障害で閉ざされた |
| 制御アーキテクチャ | 2 * S7-1200 + 1 * 中央マスターSCADA HMI |
| リモート アクセス | 4G VPN ルータ 1 モジュール + 中央イーサネット スイッチ |
FRO-CDual-1000は,信頼性,スケーラビリティ,および運用継続性が同様に重要な水処理アプリケーションのために設計されています.30 人口の都市に供給する市営水道システムを含む主要な展開シナリオ1000から60まで000地域海水淡化工場,鉱山および鉱物加工事業,大規模食品および飲料製造施設,発電所.モジュール構造はプロジェクト資金提供に重要な利点をもたらします初期生産能力を犠牲にすることなく,投入のスケジュール全体にわたって段階的に資本支出を行うことができます.
各FRO-CDual-1000ツインモジュールシステムは,個々のモジュールの湿度試験を含む,工場の受容試験を48時間連続して実施する.その後,両モジュールが24時間間並行して動作する統合システム試験両コンテナは,完全なCSC認証の標準ISOユニットとして出荷されます.包括的なドキュメントパッケージには,システムレベルのP&ID,電気単行図,O&Mマニュアル,統合システム稼働手続きオプションサービスには,現場での設置監督,統合システム稼働,オペレーター訓練プログラム,長期サービス契約が含まれます.
