詳細情報 |
|||
| 浸透流量: | 50 m3/日 (2.1 m3/h、13,200 GPD) | 回収率: | 60~70% |
|---|---|---|---|
| 飼料水 Tds: | ≤ 2,000ppm | 使用圧力: | 8~14バール |
| 消費電力: | 7.5kW(380V/50Hz) | エンクロージャ次元: | 3,000×2,200×2,400mm（約） |
| ハイライト: | 10フィートのミニコンテナ化RO,超携帯水処理,50m3日間のコンパクトROプラント |
||
製品の説明
コンパクト 10 フィート ミニコンテナ逆浸透水システム 50m3/日超ポータブル プラグ アンド プレイ リモート
FRO-CMini-50 は、長さわずか 3.0 メートルの設置面積に設計された超小型の 50 m3/日 (13,200 GPD) 逆浸透システムを備えたポータブル水処理を再定義します。これにより、標準的なフラットベッドトレーラーまたはピックアップトラックで輸送可能となり、従来の 20 フィートまたは 40 フィートのコンテナ化システムが物理的にアクセスできない場所にも展開できます。
コンパクトな寸法にもかかわらず、このシステムには、マルチメディア事前ろ過、活性炭脱塩素処理、スケール防止剤投入、5 ミクロンカートリッジセキュリティろ過、および汽水地下水または地表水源から最大 2,000 ppm TDS までの一貫した高品質の透過水を生成するように構成された 12 個の 4040 RO 膜エレメントを備えた完全な処理トレインが組み込まれています。
FRO-CMini-50 は、遠隔地コミュニティの給水、建設キャンプのユーティリティ、小規模鉱山探査、人道的緊急対応、エコリゾート運営向けに特別に設計されており、特大の設備による物流上の負担を排除しながら、スペースが最も限られた環境でも工業グレードの水処理性能を提供します。
主な特長
- 超コンパクトな 10 フィートクラスの設置面積:外形寸法は約3.0m×2.2m×2.4m（L×W×H）で、従来の20フィートコンテナシステムのデッキスペースの約1/4を占めます。特別な許可なしで標準的な 3.5 トンのフラットベッド トレーラーでの輸送が可能で、標準的な商業用出入り口の開口部に収まります。
- 多彩な電源構成:標準の 380V 三相 50Hz、産業用電力インフラストラクチャのない場所向けのオプションの 220V 単相、およびオフグリッド動作用の統合 MPPT 充電コントローラーとバッテリー バンク インターフェイスを備えたソーラー ハイブリッド対応構成が利用可能です。
- 簡素化されたタッチスクリーンインターフェイス:7 インチのカラー タッチスクリーン HMI は、直感的なアイコンベースのインターフェイス、ワンタッチの起動/シャットダウン シーケンス、リアルタイム パラメータ表示を備えた視覚的なプロセス フロー ダイアグラム、わかりやすい言語のトラブルシューティング ガイダンスを備えた事前設定されたアラームしきい値を備えています。

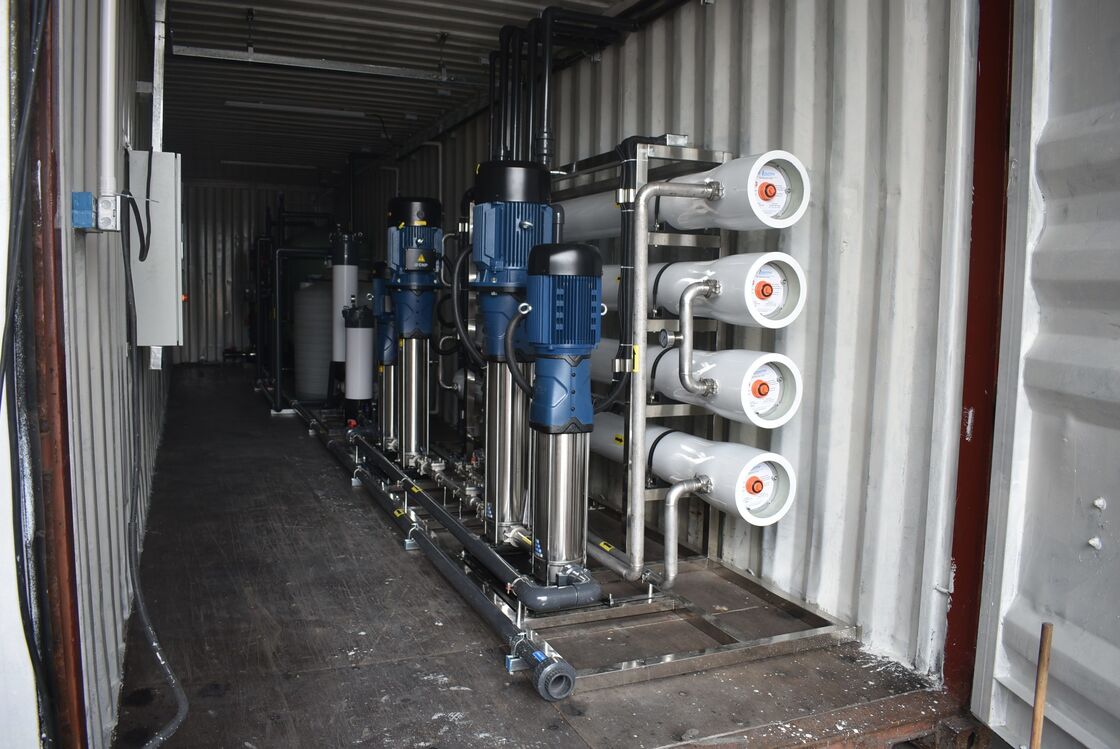

- 12 枚の高効率 4040 メンブレン:DOW Filmtec または Vontron の低圧汽水エレメントを使用して、スペースが最適化された 3 ステージ アレイで構成されています。 8 ～ 14 bar の動作圧力で 99% の塩分除去を実現し、フル容量で約 7.5 kW の低エネルギー消費を実現します。
- 単一の筐体に統合された前処理:エンクロージャの設置面積内にグラスファイバー マルチメディア フィルターと活性炭フィルターを組み合わせています。手動介入なしで一貫した前処理水質を実現する自動時間ベース逆洗コントローラーを備えています。
- 複数の処理オプション:標準構成には、4 つの側面すべてに統合されたフォークリフト ポケットと、クレーン操作用の取り外し可能なリフティング ラグが含まれます。高速道路定格の車軸、照明、およびブレーキシステムを備えたオプションの亜鉛メッキトレーラーフレームは、ユニットを道路法定の移動式水処理トレーラーに変換します。
- 低騒音動作:TEFC モーターを備えた厳選された CNP ポンプは 65 dBA 未満で動作します。エンクロージャは内壁パネルに 25mm の遮音性を備えており、エコリゾート、住宅地、野生動物保護区などの騒音に敏感な環境に適しています。
技術仕様
| パラメータ | 仕様 |
|---|---|
| モデル | FRO-CMini-50 |
| 透過流量 | 50 m3/日 (2.1 m3/h、13,200 GPD) |
| 回収率 | 60～70％ |
| 給水 TDS | ≤ 2,000ppm |
| 公称減塩率 | 99.0%以上 |
| 膜構成 | 12 × 4040 エレメント、3 ステージアレイ、FRP ハウジング |
| 使用圧力 | 8~14バール |
| 消費電力 | 7.5kW(380V/50Hz) |
| 筐体寸法 (長さ×幅×高さ) | 3,000×2,200×2,400mm（約） |
| 動作重量 | 約2,800kg |
| 電源オプション | 380V 3PH / 220V 1PH / ソーラーハイブリッド |
| 給水温度 | 5～40℃ |
| 1mでの騒音レベル | < 65 dBA |
| モビリティ機能 | フォークリフトポケット、リフティングラグ、オプションのトレーラーマウント |
| 制御システム | マイクロプロセッサ コントローラ + 7 インチ カラー タッチスクリーン HMI |
| 化学物質の投与 | 50Lタンク付きアンチスケーラントドージングポンプ |
アプリケーション
FRO-CMini-50 は、サイトへのアクセス制限、予算の制約、または電力の可用性により、従来の大規模なコンテナ化プラントが現実的ではないシナリオ向けに専用に構築されています。
主な用途としては、軽トラックやヘリコプターで被災地に届けられる人道的緊急給水、道路へのアクセスが小型車両に限定されている遠隔地先住民コミュニティの飲料水システム、毎月移設が必要な鉱山探査キャンプの水供給、困難な地形でのインフラプロジェクト中の建設現場の一時的な水処理、はしけの配送と設置面積が小さい島のリゾートやエコロッジの水生産、ヘリコプターで輸送可能な機器を必要とする前線作戦基地の遠征用水の供給、および農業用温室が挙げられます。中小規模の園芸事業のための灌漑用水処理。
オプションのソーラーハイブリッド構成により、日射量が豊富な地域での完全なオフグリッド運用が可能になり、初期資本投資後の運用コストがほぼゼロに削減されます。複数の Mini-50 ユニットを、単一の集中プラントからの高価なパイプライン ネットワークを必要とするのではなく、散在するコミュニティ向けの分散分散給水モデルに導入できます。
梱包と品質保証
各 FRO-CMini-50 システムは、出荷前に完全な機器検証、膜完全性圧力テスト、および自動シーケンス検証を含む包括的な 24 時間の工場湿式テストを受けます。コンパクトなエンクロージャは、標準的なフラット ラックまたはオープントップ コンテナでの輸送用に設計されており、すべての内部コンポーネントが輸送用に固定され、化学薬品タンクは空になってパージされます。
熱帯地域への海上輸送には、乾燥剤パックと腐食防止 VCI パッケージを備えたオプションの輸出グレード合板箱をご利用いただけます。ドキュメントには、英語に堪能でないオペレーター向けの絵表示付きの簡単な設置ガイド、電気配線図、P&ID 回路図、エンクロージャ ドアの内側に取り付けられたクイック リファレンス トラブルシューティング カードが含まれています。
標準の 1 年間保証はすべてのコンポーネントをカバーしており、世界中のどこからでもビデオ通話によるリモート テクニカル サポートを利用して試運転を支援できます。
