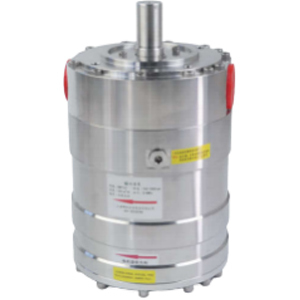

DHP 17 アキシャルピストンポンプ 16.9m³/h 80Bar 55kW – 中〜大型産業用ROプレミアム水処理消耗品

商品の詳細:

起源の場所: 中国
ブランド名: Fenigal
証明: CE
モデル番号: DHP 16

お支払配送条件:

最小注文数量: 1 PC
価格: 交渉可能
パッケージの詳細: 標準輸出梱包
供給の能力: 月額60000ユニット
ベストプライス 連絡先

詳細情報
製品モデル: DHP 17 幾何学的変位: 197cm³/rev
定格速度での流量（1500 rpm）: 16.9m³/h 最小出口圧力: 20バー（必要に応じて調整についてはメーカーに連絡してください）
最大連続出口圧力: 80バー
ハイライト:

DHP 17 axial piston pump

,

industrial RO water treatment pump

,

high-pressure water treatment consumables

製品の説明

中～大規模産業用水処理システム、特に高需要の産業用逆浸透（RO）システムでは、 水処理消耗品 の品質が、運転の安定性、効率性、長期的な費用対効果を直接決定します。 DHP 17 アキシャルピストンポンプ は、無錫フェニガル科学技術有限公司とそのOEMパートナーである深センCW環境技術が共同開発した、産業用ROシナリオ向けに設計された高性能高圧ポンプです。水処理消耗品の主要コンポーネントとして、高圧、大流量、低粘度の腐食性流体の搬送という重要な課題を解決し、大規模海水淡水化プラント、産業排水ゼロ液体排出プロジェクト、食品/医薬品の膜濃縮プロセスに不可欠です。

1. 製品概要：中～大規模RO向けに設計、水処理消耗品の中で際立つ存在

DHP 17 アキシャルピストンポンプは、フェニガルのDHPシリーズの主要メンバーであり、30年以上の高圧プランジャーポンプの研究開発における専門知識に基づいて構築されています。1990年以来、フェニガルは外国の技術独占を打破し、輸入機器の高コストに対処することに注力しており、DHP 17は16～20 m³/hの流量範囲で高圧プランジャーポンプにおける国内のギャップをさらに埋めています。このポジショニングは、プレミアム水処理消耗品の信頼できるプロバイダーとしての地位を確固たるものにしています。


その中核となるのは、 アキシャルピストン原理 です。プランジャーは、駆動軸に平行に往復運動し、プランジャーボア内で体積変化を生み出し、効率的な高圧流体移送を可能にします。通常の水処理消耗品とは一線を画す決定的な革新は、 流体自己潤滑設計 です。潤滑剤として搬送される液体を使用するため、従来の潤滑油タンクが不要になります。これにより、メンテナンスが簡素化されるだけでなく、油漏れによるRO媒体の汚染を根本的に防ぎ、厳格な純度要件（例：食品および製薬業界におけるジュース濃縮、漢方薬抽出精製）のあるシナリオに最適です。


さらに、ポンプは 標準フラッシュチェックバルブ を統合しています。ポンプが停止すると、このバルブは入口から出口への一方向の流体流を確保し、ポンプのシールや逆浸透膜を損傷させる可能性のある媒体の逆流を防ぎます。これは、もう一つの価値の高い水処理消耗品です。耐久性と性能の面で、DHP 17はDHPシリーズの3つの主要な利点を継承しています。


  • 優れた耐食性：主要コンポーネントは2205二相ステンレス鋼（SAF 2205 / EN 1.4462 / UNS 31803）で作られており、高塩分および高腐食性流体（例：海水、石炭火力発電所の脱硫排水）に対して優れた耐性を提供します。これにより、過酷な水処理環境での長期的な安定運転が保証され、耐久性のある水処理消耗品には不可欠です。
  • 低騒音・低振動：最適化されたマルチプランジャー配置により、脈動振幅を遠心ポンプよりもはるかに低く制御し、騒音は85 dB(A)以下（EN ISO 3744-2010準拠）です。これは、水道局や食品工場などの厳格な環境要件を満たしています。
  • 省スペースコンパクト性：大流量容量にもかかわらず、ポンプはモーターまたは内燃機関に直接設置でき、余分なスペースを必要としません。これは、沿岸工場や島嶼淡水化ステーションなどのスペースが限られたシナリオで重要です。

2. 主要技術パラメータ：システムマッチングのための精密データ

中～大規模産業用RO向けに水処理消耗品を選択するユーザーにとって、互換性を確保し、システムのボトルネックを回避するためには、正確な技術パラメータが不可欠です。DHP 17のパラメータは、高流量、高圧の要求に合わせて最適化されており、以下の表に詳細を示します。


技術パラメータ項目 値/仕様
製品モデル DHP 17
幾何学的変位 197 cm³/rev
定格速度での流量（1500 rpm） 16.9 m³/h
最小出口圧力 20 Bar（メーカーによる調整可能）
最大連続出口圧力 80 Bar
最小入口圧力 2 Bar
最大連続入口圧力 5 Bar
最大連続回転速度 1500 rpm
最小連続回転速度 700 rpm
騒音レベル（EN ISO 3744-2010準拠） ≤85 dB(A)（最大圧力および速度で測定）
1500 rpmおよび80 Barでの電力 55 kW
媒体温度 2～50℃（NaCl濃度による）
周囲温度 0～50℃
機器重量 78 kg
統合機能 フラッシュチェックバルブ（標準）

3. 流量特性：動的需要に対応する柔軟な調整

固定容量アキシャルピストンポンプであるDHP 17の流量は、入力軸の回転速度と厳密な比例関係にあります。これは、水処理消耗品としての適応性を高める重要な特徴です。ユーザーは、以下の式を使用して、動的な流量需要に合わせてモーター速度を調整できます。
選択されたモーター回転速度（r/min）=（必要な流量（m³/h）×定格回転速度（1500 r/min））/定格流量（16.9 m³/h）


たとえば、700 rpmでは、ポンプは約7.9 m³/hの流量を供給し、1200 rpmでは約13.5 m³/hに達し、定格1500 rpmでは16.9 m³/hに達します。この柔軟性により、ピーク時の水道供給期間や工場の変動する排水量など、さまざまな需要に対応し、他の水処理消耗品との整合性を維持できます。

4. 詳細な電力パラメータ：性能と効率のバランス

エネルギーコストは、中～大規模水処理システムにとって重要な考慮事項です。DHP 17の電力要件は、高性能と効率のバランスを最適化し、ユーザーが適切なモーターを選択し、過負荷を回避するのに役立ちます。これにより、ポンプと他の水処理消耗品の両方を保護します。以下の表は、一般的な圧力での電力値を示しています。


ポンプモデル 定格流量（L/min） 定格流量（m³/h） 60 Barでの電力 70 Barでの電力 80 Barでの電力 定格回転速度（rpm）
DHP 17 281 16.9 37 kW 45 kW 55 kW 1500

5. 設置と操作：ポンプと他の水処理消耗品の保護

DHP 17の寿命を最大化し、他の水処理消耗品（例：RO膜、高圧フィルター）の完全性を維持するには、適切な設置と操作が不可欠です。以下は、主要なガイドラインです。

ろ過要件

産業用RO媒体（例：海水、高塩分排水）には、ポンプの内部精密コンポーネント（プランジャーとプランジャースリーブ間の狭い隙間など）を損傷する可能性のある微粒子が含まれていることがよくあります。これを防ぐには、 10 μm絶対精度深度フィルター （重要なサポート水処理消耗品）をポンプの入口に設置する必要があります。このフィルターは、10 μmを超える粒子に対して99.98％のろ過効率を達成する必要があります（β10>5000）。バッグフィルター（効率90％のみ）は、微粒子をブロックできないため禁止されています。これは、ポンプの急速な摩耗につながり、水処理消耗品の交換コストが増加するためです。スパイラル巻フィルターエレメントを強く推奨します。

圧力制御

  • 低圧保護：入口に低圧制御スイッチ（1 Barに設定）を取り付けます。圧力が1 Barを下回ると、ポンプは自動的に停止し、プランジャーを傷つけたり、シールを損傷させたりする可能性のあるキャビテーションを防ぎます（交換に費用のかかる水処理消耗品）。
  • 高圧保護：ポンプの出口とRO膜の間に高圧制御スイッチ（70 Barに設定）を取り付けます。これにより、過圧が発生した場合にポンプが停止し、膜を保護します。これは、修理または交換に費用のかかる主要な水処理消耗品です。
  • 安全弁：起動後の瞬間的な圧力スパイクを吸収するために、安全弁（製品マニュアルの第10章を参照）が必須であり、システムと水処理消耗品の損傷を回避します。

起動前の準備

ポンプを起動する前に：


  1. ポンプやRO膜を詰まらせたり、傷つけたりする可能性のある溶接スラグ、破片、または錆を取り除くために、パイプラインとシステムを徹底的にフラッシュします。
  2. ポンプ本体の排気弁を使用して、ポンプとシステムから空気を排出し、キャビテーションを防ぎます。
  3. ポンプの回転方向がポンプ本体の矢印と一致していることを確認します。


  • 重要な警告：出口バルブを閉じた状態でポンプを起動しないでください。これにより、安全弁の頻繁な作動やパイプラインの破裂が発生し、ポンプと周囲の水処理消耗品の費用のかかるダウンタイムと修理につながる可能性があります。

概要と設置寸法

DHP 17の寸法は、中～大規模水処理システムとの容易な統合のために設計されています。その入口と出口はM52×1.5ネジ（深さ21 mm）を備えており、高圧流体の確実なシールを確保するために、小型モデルよりも深くなっています。これには、対応する高圧パイプ継手（もう一つの不可欠な水処理消耗品）が必要です。周波数変換モーターと組み合わせると、完全な機器の寸法はモーター出力によって異なり、以下に示します（単位：mm）：


ポンプモデル A B H K P AD HD C D L G IECモーター
DHP 17 318 305 200 19 400 305 505 342 234 760 1336 37 kW -4P
DHP 17 356 286 225 19 450 325 550 342 234 785 1136 45 kW -4P
DHP 17 356 311 225 19 450 325 550 342 275 865 1482 55 kW -4P
DHP 17 406 349 250 24 550 380 630 342 275 945 1521 75 kW -4P

6. メンテナンスと保証：この主要な水処理消耗品の寿命を延ばす

適切なメンテナンスは、高価値の水処理消耗品であるDHP 17が長期的な信頼性を提供することを保証し、フェニガルの包括的な保証サービスは、中～大規模システムのダウンタイムを最小限に抑えます。

メンテナンスの推奨事項

  • 日常メンテナンス：騒音、振動、入口/出口圧力をリアルタイムで監視します。異常が発生した場合（例：突然の騒音の増加）、プランジャーの摩耗、シールの経年劣化、またはフィルターの目詰まりがないか検査するために、すぐにポンプを停止します。高塩分環境（例：海水淡水化）では、各停止後にポンプキャビティを真水でフラッシュします。残留ブラインを排出し、塩の結晶化を防ぐために、ポンプを短時間（10～20秒）起動します。
  • 停止メンテナンス：短期間の停止（≤3日）の場合、ポンプに媒体を充填したままにします（フラッシングは不要）。中期的な停止（3～15日）の場合は、真水で徹底的にフラッシュします。長期的な停止（>15日）の場合は、食品グレードの殺菌剤を注入した真水を使用してフラッシュし、入口/出口を密閉して不純物をブロックします。
  • 定期検査：8000時間の運転後、完全分解を実施します。摩耗した部品（例：シールプレート、プランジャースリーブ）を交換し、チェックバルブの締め付けを確認して、内部漏れを回避します。入口/出口のネジの摩耗を検査し、ガスケットを速やかに交換します。

保証サービスの詳細

フェニガルは、この水処理消耗品に対してエンドツーエンドのサポートを提供し、中～大規模システムがスムーズに稼働することを保証します。


サービスタイプ サービス内容 備考
無料保証 工場出荷日から1年間の無料メンテナンス（人為的ミスを除く）。8000時間のメンテナンスフリー保証（製造から≤18か月） 指定された条件下でのみ適用されます：10 μmろ過、≤80 Bar圧力、≤1500 rpm速度
故障処理 オンサイトメンテナンス（シールの交換、圧力スイッチのデバッグ）および工場修理（プランジャーの修理、ポンプキャビティの清掃） 故障報告への24時間対応。生産損失を削減するために、停止問題の解決を優先します
スペアパーツとカスタマイズ 純正スペアパーツの提供（M52チェックバルブ、2205ステンレス鋼プランジャー）。特殊媒体のカスタマイズ スペアパーツは、完全な互換性のために元の材料と一致します。再試運転は不要です
同様のポンプのメンテナンス 他の国内/国際アキシャルピストン高圧ポンプのメンテナンス 一般的な産業用ROポンプモデルをカバーし、マルチブランドのメンテナンスコストを削減します

7. なぜDHP 17を水処理消耗品として選択するのか？

  • 中～大規模シナリオへの適応性：大規模海水淡水化、産業排水ゼロ液体排出、食品/医薬品濃縮向けに設計されており、主要な水処理消耗品として高流量、高圧の要求に対応します。
  • 優れた信頼性：自己潤滑と2205ステンレス鋼により、油汚染と腐食を排除し、他の水処理消耗品とともに安定した運転を保証します。
  • 容易な統合と低メンテナンス：コンパクトな設計により設置が簡素化され、自己潤滑によりメンテナンスが削減され、システム全体のコストが削減されます。
  • 強力なアフターサービスサポート：24時間の故障対応と純正スペアパーツにより、ダウンタイムを最小限に抑え、水処理消耗品への投資を保護します。


高性能高圧ポンプを必要とする中～大規模産業用ROシステムにとって、DHP 17アキシャルピストンポンプは理想的な選択肢です。詳細情報または 選型 サポートについては、今すぐフェニガルにお問い合わせください。


  • 住所：中国江蘇省無錫市浜湖区迪翠路100号創毅産業園
  • 電話番号：+86-510-85163211
  • メール：sales@fgwater.com
