詳細情報 |
|||
| 総額: | 3.4 m3/h (15 gpm) | 電圧: | 0~300VDC |
|---|---|---|---|
| アムペラージュ: | 0°5.2 ADC | 輸送重量: | 100kg (220ポンド) |
| シリカ (SiO2): | 5ppbまで | ナトリウム: | ≤ 3 ppb |
| ボロン: | 0.08ppb ほど低い | pH: | 4 から 11 |
| 色: | ≤ 5 APHA | 耐性: | ≥ 16 MOhm-cm |
| ハイライト: | 電気電離化システム 水,電子イオン化処理,水処理用電極電離化装置 |
||
製品の説明
公称 3.4 m3/h 流量範囲 1.7 – 4.5 m3/h Veolia EDI モジュール E-Cell MK-3
Veolia EDI モジュール E-Cell MK-3 の主な特長:
高効率、環境保護、省エネ、モジュール設計、高効率電気淡水化技術、水質安定性、強力な制御性、低エネルギー消費、長期安定性、簡単な操作。
E-Cell MK-3 の利点は次の点に反映されています。
- 高水量と安定した水質：E-Cell MK-3は、高水量と安定した水質で高純度の水を提供し、さまざまな産業用途のニーズに対応します。
- 低エネルギー消費: このモジュールはエネルギー消費が低く、高純度の水を提供するため、運用コストの削減に役立ちます。
- 化学物質による再生は不要: E-Cell MK-3 モジュールは、モジュール内の混合床樹脂の酸塩基再生を必要とせず、化学物質の使用と処理を回避し、より環境に優しいです。
- 高性能の制御性: モジュールのパフォーマンスは高度に制御可能であり、特定のニーズに応じて調整して、システムの安定した動作を保証できます。
- 安全性と信頼性: 極性水を個別に排出する設計により、システムの安全性と信頼性が向上し、人的要因による水漏れの可能性が低減されます。
- 簡素化された設計: ブラインの注入や濃縮水の循環が不要なため、システム設計が簡素化され、設置とメンテナンスの複雑さが軽減されます。
- 品質認証: すべての E-Cell モジュールは CE、UL、CSA 認証を取得しており、製品の品質と安全性が保証されています。
詳細なパラメータについては以下を参照してください
パラメータデータ

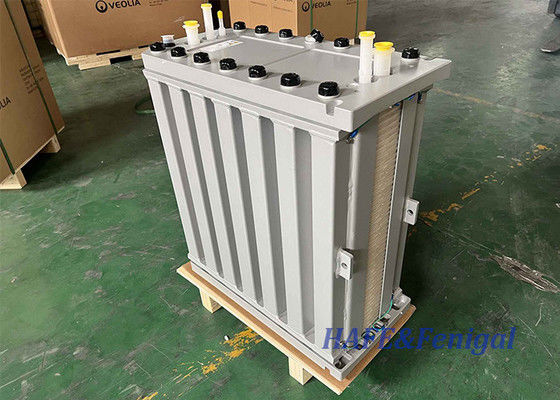

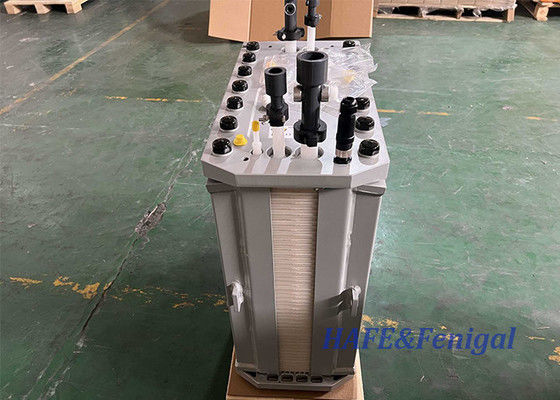

E-Cell MK-3 スタックの概要
E-Cell* 電気脱イオン製品ラインのコンポーネントである E-Cell MK-3 スタックは、次の目的で特別に設計されています。
* 電流を利用して、半導体製造、発電、太陽電池パネルの製造、およびその他の多くの重工業に不可欠な超純水を生成します。
* 最高水準の製品水質と最小限のエネルギー消費の両方を特徴とする最高レベルのパフォーマンスを達成します。
* 向流操作を使用することで、供給水の硬度レベルが高くても洗浄の必要性を最小限に抑えます。
* 漏れのない動作を保証し、標準の 3 年間の日割り保証が付いています。
* シームレスかつ連続的に動作するため、スタック内のイオン交換樹脂を苛性アルカリや酸で再生する必要がありません。
* ブライン注入または濃縮物の再循環の必要性を排除します。
次の図は、左から右に GE、Suez、Veolia を示しています (すべて同じ製品:ヴェオリアEDIモジュール)
E-Cell MK-3 スタックの一般的なアプリケーション
E-Cell MK-3 スタックによって生成される超純水は、今日の最も要求の厳しいアプリケーションの厳しい要件を確実に満たします。
* 半導体チップ、ソーラーパネル、その他のマイクロエレクトロニクス部品の洗浄用の超純水。
※発電所やその他の重工業施設で使用される高圧ボイラーの脱塩ボイラー給水。
設計プロセスを簡素化し、EDI アプリケーションの信頼性をさらに高めるために、E-Cell のパフォーマンス予測と保証は、Winflows* ソフトウェアを通じて、または当社に直接連絡することで簡単にアクセスできます。
E-Cell MK-3 スタックの品質保証
E-Cell MK-3 スタックは、包括的な品質保証手段によって裏付けられており、さまざまな用途における信頼性と安全性を保証します。この製品に関連する主な品質保証は次のとおりです。
* CE、RoHS、CSA、および EAC マークが付いており、国際的な安全および環境基準への準拠を示します。
* スタックは、品質管理と環境責任に関する世界的に認められた 2 つの規格である ISO 9001 および ISO 14001 に準拠した施設で製造されています。
* UKCA の認定を受けており、英国が定めた健康と安全の必須要件への適合を証明しています。
* E-Cell MK-3 スタックは、イスラム教徒コミュニティの食事規定に準拠していることを示す、米国イスラム食品栄養評議会 (IFANCA®) によるハラール認証を取得しています。
これらの品質保証により、お客様は E-Cell MK-3 スタックが安全性、信頼性、環境持続可能性の点で厳しい基準を満たしているという確信を得ることができます。
注:
1. 実際の性能は現場の状況によって異なる場合があります。 Winflows 予測ソフトウェアを参照して、予想される製品の水質と、設計条件で提供される比抵抗、ナトリウム、シリカの性能保証を検証してください。ボロンやその他の保証についてはお問い合わせください。
2. 入口圧力は、生成物および濃縮物の流れに対する下流の圧力要件、向流または並流操作の選択、およびスタックの圧力降下によって決まります。
3. 公称流量および 25°C の場合。設計条件を確認するには、Winflows 予測ソフトウェアを参照してください。
4. 設計条件での給水仕様を確認するには、Winflows 予測ソフトウェアおよび E セル スタック操作マニュアルを参照してください。
5. TEA (ppm as CaCO3) - 総交換可能陰イオン。これは、OH-、CO2、および SiO2 からの寄与を含む給水中のすべての陰イオンの濃度を表します。 Winflow を使用して、供給水 TEA が特定のアプリケーションの動作条件で許容できることを確認する必要があります。表の値は最小流量と最大温度で与えられます。
6. CaCO3 としての 1.0 ppm の給水硬度制限は、標準向流操作のみに適用されます。並流運転では、許容される供給水の硬度は CaCO3 として 0.1 ppm に低下します。
7. 公称流量を超える流量では、シリカの許容限界が減少します。供給水の硬度が CaCO3 として 0.5 ppm を超える場合、シリカの許容限度は 0.5 ppm に減ります。
8. シリカの保証要件が存在する場合、または抵抗率の保証要件が 10 MOhm-cm を超える場合、ホウ素の供給レベルは B として 0.3 ppm に制限されます。これは、ホウ素のレベルが高くなると性能に影響を与える可能性があるためです。これらの要件がない場合、ホウ素の制限は 1.0 ppm です。
9. 逆浸透 (RO) または等価供給水: RO は、イオン交換媒体を汚す可能性のある粒子状物質、コロイド物質、および高分子量有機物を本質的に含まない供給水を EDI に提供します。 EDI スタックには、粒子状物質を除去するために逆洗/流動化できないイオン交換媒体の充填層が含まれているため、RO 透過水の品質を指定する必要があります。 RO システム (またはその他の供給源) と E セル (貯蔵タンク、脱炭酸装置など) の間に開放システムを備えたシステムでは、粒子状物質による汚染から E セルを保護するために、E セルの直前にフィルターを設置する必要があります。一般に、5µm の絶対フィルタまたは 1µm の公称フィルタが許容されます。
APHA - 米国公衆衛生協会にちなんで命名され、ASTM によって定義された色の標準/スケール。
他のモデルについては、ここをクリックしてください:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
E-Cell EDIテクノロジーのパフォーマンス例
E-Cell EDI テクノロジーは、電力、石油、化学、鉄鋼、製薬、エレクトロニクスなどのさまざまな業界で成功裏に適用されています。
適用事例については、こちらをクリックしてください。https://www.fgwater.com/Industries/
