詳細情報 |
|||
| 公称流: | 5.0 m3/h（22 gpm） | 流量範囲: | 2.3-6.4 m3/h (10-28 gpm) |
|---|---|---|---|
| 典型的な設計された生産: | 4.0～6.4m3/h | 製品の耐性: | >= 16MOhm-cm |
| 総有機炭素 (TOC C): | <= 0.5 ppm | 回復: | 最大97％ |
| 電圧: | DC0～400V | アンペア数: | 0-5.2ADC |
| 入口圧力: | 逆流 4.1 ～ 6.9 bar / 並流 3.1 ～ 6.9 bar | 圧力降下: | 1.4 ～ 2.8 バール (20 ～ 40 psi) |
| 温度: | 4.4～40℃（40～104℃） | pH: | 4〜11 |
| 寸法（w x h x d）: | 30cm×61cm×54cm | 配送重量: | 100 kg（220ポンド） |
| 給水: | RO 浸透 | 応用: | ディスプレイパネルおよびPCB製造用超純水リンス水 |
| ハイライト: | ディスプレイPCB 超純水 EDI,低TOC マイクロエレクトロニクス EDIスタック,ヴェオリア E-CELL MK-5 EDIモジュール |
||
製品の説明

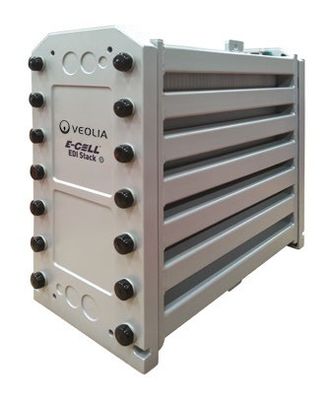

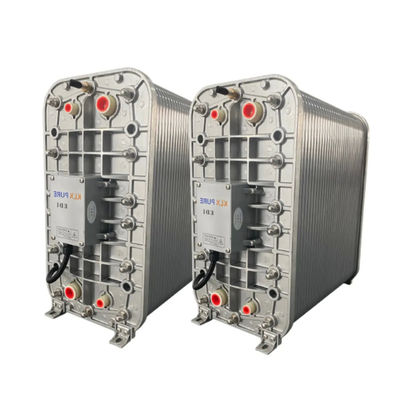

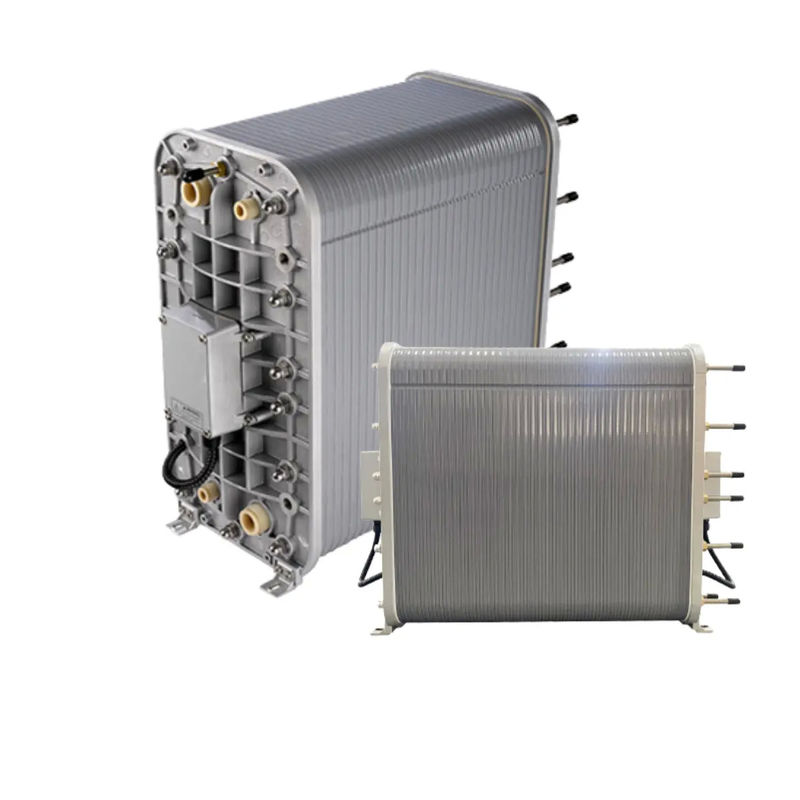

ディスプレイ基板製造マイクロエレクトロニクス洗浄水 ヴェオリア MK-5 スエズ EDIスタック 5.0 M3/H 低TOC
フラットパネルディスプレイライン、PCBめっき工場、および部品洗浄ステーションでは、あらゆるプロセスステップで超純水を使用して部品をすすぎます。ガラス基板または銅トレース上の単一のイオン性残留物は、製品寿命の後半でシミ、腐食、または電気的故障を引き起こす可能性があります。以前の世代ではE-Cell-3Xとして知られていたVeolia MK-5 Suez EDIスタックは、逆浸透浸透水を公称5.0 m3/hで16 MOhm-cm以上に研磨し、収率重視の工場が要求する一貫した洗浄水品質を提供します。
MK-5は、3Xプラットフォームのスループットと、E-Cell電極イオン交換設計の低メンテナンスを組み合わせています。化学薬品を運搬する混合床樹脂容器、中和ピット、再生ダウンタイムはありません。スタックは工場稼働中に連続的に研磨し、その低いTOC出力は水と接触する繊細な表面を保護します。
主な特徴- 実績のある3Xプラットフォーム: MK-5は広く設置されているE-Cell-3Xの後継機であり、最新の電極およびスペーサー技術で同じ5.0 m3/hクラスの性能を維持しています。
- マイクロエレクトロニクス水質: TOCが0.5 ppm未満で、少なくとも16 MOhm-cmの製品抵抗率は、重要なすすぎおよび洗浄用途をサポートします。
- 高回収率: 給水の最大97%が回収され、上流のROのサイズと廃水処理コストが削減されます。
- 化学薬品フリー再生: 電気再生により、クリーンルームユーティリティエリアからの酸およびアルカリのロジスティクス、貯蔵タンク、および危険廃棄物ストリームが不要になります。
- 安定した連続出力: スタックは再生サイクルなしで動作するため、混合床がオフラインになったときに洗浄水品質が低下することはありません。
- 柔軟な設置: コンパクトなスタックフットプリントにより、水処理室やメザニン内の水平または垂直のマニホールド配置が可能です。
- 完全品質認証: CE、RoHS、CSA、EACマーク付き、ISO 9001およびISO 14001認定施設で製造されています。
| パラメータ | 仕様 |
|---|---|
| 公称流量 | 5.0 m3/h (22 gpm) |
| 流量範囲 | 2.3-6.4 m3/h (10-28 gpm) |
| 典型的な設計生産量 | 4.0-6.4 m3/h |
| 製品抵抗率 | >= 16 MOhm-cm |
| 全有機炭素（TOCとしてC） | <= 0.5 ppm |
| 回収率 | 最大97% |
| 電圧 | 0-400 VDC |
| 電流 | 0-5.2 ADC |
| 入口圧力 | 向流 4.1-6.9 bar / 並流 3.1-6.9 bar |
| 圧力損失 | 1.4-2.8 bar (20-40 psi) |
| 温度 | 4.4-40 deg C (40-104 deg F) |
| pH | 4～11 |
| 寸法（幅x高さx奥行） | 30 cm x 61 cm x 54 cm |
| 出荷重量 | 100 kg (220 lbs) |
ディスプレイパネル工場では、ガラス洗浄、ウェットエッチング、現像液すすぎステーションにサービスを提供する中央超純水プラントでMK-5スタックを使用しています。PCBメーカーは、イオン純度が銅回路の鈍い堆積や微細腐食を防ぐめっきラインすすぎに同じ技術を適用しています。
このスタックは、コネクタめっき、LEDパッケージング、精密光学洗浄ラインでも同様に使用できます。異なる流量要求を持つ複数のすすぎループが存在する場合、MK-5スタックは生産スケジュールに自動的に従うデューティアシスト構成でグループ化されます。
梱包と品質保証各MK-5スタックは、海上輸送に適したフォームインサートを備えた強化木製クレートに梱包される前に、圧力テストと性能検証が行われます。在庫ユニットの納期は5～8営業日です。出荷には適合証明書、操作マニュアル、およびコミッショニングチェックリストが含まれます。
当社のアプリケーションエンジニアは、スタック数、循環構成、研磨ループ設計の選択を支援し、超純水プラントを仕様内に維持するための継続的なサポートを提供します。詳細な見積もりについては、流量要件と水質目標をお送りください。
