詳細情報 |
|||
出荷の重量(kg): | 92 | 寸法 (cm 幅 × 高さ × 深さ): | 30 x 61 x 54 |
---|---|---|---|
交換可能なアニオンの総量 (ppm CaCO3として): | < 25 | 導電性 (μs/cm): | < 43 |
このスタックのシリカ (SiO2): | 5ppbまで | pH: | 4 - 11 |
温度(°C): | 4.4-40 | 硬さ (ppm CaCO3として): | < 10 |
最大水量 (m3/h): | 4.5 | 最低水量 (m3/h): | 1.7 |
適用する: | 化学,金属産業,一般産業 | ||
ハイライト: | 一般産業用EDIスタック,化学用EDIスタック,金属 EDI スタック |
製品の説明
ベオリア・スエズ EDI E-Cell MK-3 化学,金属産業,一般産業用
EDI MK-3 モジュールは効率的で安定した水処理装置ですそれは,電流によって駆動されるイオン交換と移住プロセスを通して,水中のイオンの効率的な除去を達成するために,先進的な電極電離化技術を採用このモジュールは95%以上の回収率を有し,水資源の無駄を最小限に抑え,水生産の質を保証することができます.EDI MK-3 モジュールの水生成流が安定している異なる産業における水処理量の需要を満たすことができます.
技術的特徴と応用シナリオ
効率的で安定した水処理能力:EDI MK-3モジュールは,電流によって駆動されるイオン交換と移行プロセスを通して,水中のイオンの効率的な除去を達成します.復元率は95%以上同時に,水生産の流れは安定しており,様々な産業のニーズを満たしています.
優れた水浄化効果: このモジュールは,水中のイオンを除去するだけでなく,懸浮物,微生物,コロイド,溶けたガス,有機的および無機的不浄物質を除去することができます.生産された水の質は極めて高く,抵抗力は10メガオムcm以上に達し,電力,半導体,マイクロ電子などの産業に適しています.エネルギー節約と環境に優しいデザインの概念■ EDI MK-3 モジュールは,化学廃棄水の生成と排出を回避し,再生のために酸や塩基などの化学剤の使用を必要としません.エネルギー消費量が少ない柔軟で多様なアプリケーションシナリオ: 高技術産業,電気,半導体,マイクロ電子機器顧客ニーズに応じてカスタマイズすることができます. 知的制御システムと安全保証:高度な知能制御システムで装備されています設備の動作状態と水質パラメータをリアルタイムで監視し,過電圧保護や過電源保護などの安全機能があります.構造と動作原理 EDI MK-3 モジュールは,2つの電極の間に並べたいくつかのダブル・チャンバーで構成されています, 積み重ねられたプレートフレーム構造を呈します.ダブルチャンバーには淡水室と濃縮水室があり,アニオンとカチオン膜によって分離されています.膜の間にアニオンとカチオン樹脂の混合床が埋められるこの設計により,EDIモジュールは電流駆動下で効率的なイオン除去と水浄化を実現できます.
詳細なパラメータについては下記を参照してください.
パラメータデータ

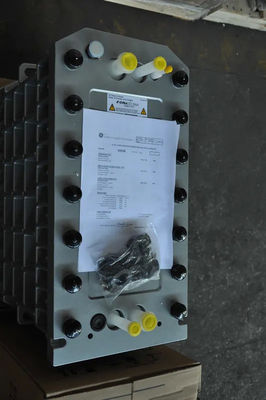

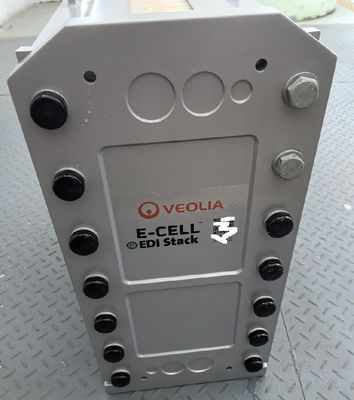

次の図は,GE,Suez,Veoliaを左から右に示しています (同じ製品です)ベオリアEDI モジュール)
E-Cell MK-3 スタックの典型的な用途
E-Cell MK-3スタックによって生成される超純水は,今日の最も厳しいアプリケーションの厳格な要求を満たしています.
* 半導体チップ,太陽光パネル,その他のマイクロ電子部品を洗浄するための超純粋な水.
* 発電所および他の重工業施設で使用される高圧ボイラー用の消鉱化ボイラー給水
設計プロセスを簡素化し,EDIアプリケーションへの信頼をさらに高めるため,E-Cell のパフォーマンス予測と保証は,Winflows* ソフトウェアを通じて簡単にアクセスできます..
E-Cell MK-3 スタックの品質保証
E-Cell MK-3 Stackは,幅広い品質保証措置によってサポートされており,さまざまなアプリケーションで信頼性と安全性を保証しています.この製品に関連した主要な品質保証です:
*国際的安全・環境基準に準拠することを示す CE,RoHS,CSA,EACのマークが付いています
* スタックは,ISO 9001とISO 14001に準拠する施設で製造されています.
*UKCA認定を受け,イギリスが定めた基本的健康と安全要件に適合していることを証明しています.
*E-Cell MK-3スタックは,アメリカのイスラム食品栄養評議会 (IFANCA®) によってハラル認証を受けました.イスラム教コミュニティの食生活規則に準拠していることを示す.
これらの品質保証は,E-Cell MK-3スタックが安全性,信頼性,環境持続可能性の厳格な基準を満たしていることを顧客に保証します.
注記:
1予想される製品の水質と抵抗性を確認するには,Winflows予測ソフトウェアを参照してください.設計条件下で提供されるナトリウムとシリカの性能保証ボロンや他の保証については 連絡してください
2入力圧は,製品および濃縮物流の下流圧要求,逆流または同時流の操作の選択,およびスタック圧力低下によって決定されます.
3設計条件を確認するには,Winflows予測ソフトウェアを参照してください.
4設計条件での給水仕様を確認するには,Winflows予測ソフトウェアとE-Cell Stack操作マニュアルを参照してください.
5TEA (ppm CaCO3として) - 交換可能なアニオンの総量,これはOH,CO2およびSiO2からの貢献を含む,給水中のすべてのアニオンの濃度を表します.給水TEAが,与えられたアプリケーションの動作条件で受け入れられるかを確認するために,風流を用いなければならない.表の値は最小流量と最大温度で示されています.
6供給水の硬度制限は,標準の逆流操作のみに限られる.同流操作では,供給水の許容された硬度は,CaCO3として0.1ppmに低下する.
7定数流量以上の速度では,許容されるシリカの限界値が低下する.供給水の硬度がCaCO3として0.5ppmを超えると,許容されるシリカの限界値が0.5ppmに低下する.
8シリシカ保証要件がある場合,または抵抗保証要件が10 MOhm-cmを超えると,より高いボロンレベルが性能に影響を与える可能性があるため,ボールの入力のレベルはBとして0.3ppmに制限されます..これらの要件がない場合,限度値はボールの1.0ppmです.
9逆オスモス (RO) または同等の供給水:ROは,基本的には微粒,コロイド物質,離子交換媒体を汚すような 高分子量有機物質EDI スタックには,粒子を除去するために逆洗浄/流体化できないイオン交換媒体のパックベッドが含まれているため,RO 浸透物の質を指定する必要があります.ROシステム (または他のソース) とE-Cell (e) の間のオープンシステムを持つシステムE-Cell のすぐ前にフィルタを設置し,E-Cell を粒子による汚染から保護する必要があります.絶対フィルター5μmまたは名目フィルター1μmが許容される..
APHA - アメリカ公衆衛生協会にちなんで命名され,ASTMによって定義された色の標準/スケール.
詳細については,以下をクリックしてください.https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html 電子電離化装置を製造する
E-Cell EDI 技術の性能例
E-Cell EDI技術は,電力,石油,化学,鉄鋼,製薬,電子などの様々な産業で成功裏に適用されています.
申請のケースについては,以下をクリックしてください.https://www.fgwater.com/Industries/
